防爆工业监控系统的安装通用要求

在爆炸性危险环境中工业电视系统的安装施工除了要遵守通用工业电视系统相关的国家标准和规范以外,还要遵照有关的爆炸性危险环境电气摄像机的安装标准与规范,在二者出现矛盾之处应以爆炸性危险环境电气摄像机安装标准执行。



一、线路设计



同轴电缆被广泛应用于音视频或射频的传输,传输阻抗一般为75_,已经成为视频的标准阻抗。因为同轴电缆可靠的物理特性,能够提供优良的音视频表现。信号的频率、分辨率以及电缆的有效传输距离在音视频系统中起了决定作用。



采用75-7的同轴电缆传送视频图像,在图像的实时性、清晰度、亮度、色饱和度等指标上,可以满足要求。同时又节省了投资,便于系统的安装与维护。由此,我们给出以下系统布线设计方案:

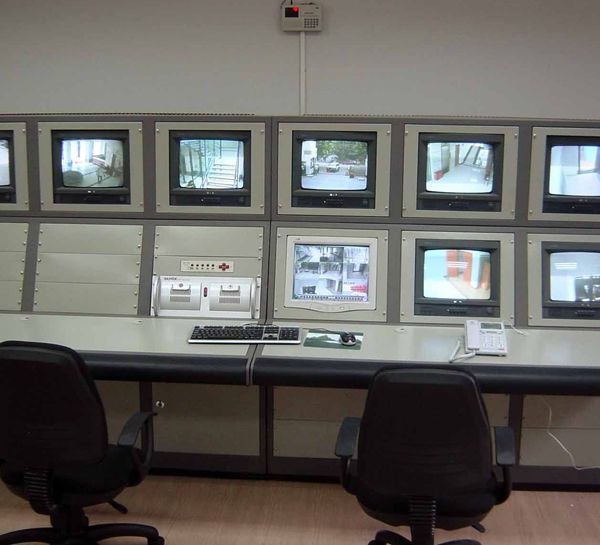

1、 前端所有监控点的视频信号采用-7型75Ω同轴电缆传输,所有视频线缆集中在一个线槽内,集中引至监控中心 。



2、 前端所有防爆解码控制器的RS485通信信号采用2×1.5mm2屏蔽双绞电缆传输,并采取有效的防雷措施。RS485通信电缆采用总线结构,可以与视频线缆集中在一个线槽内,集中引至监控中心。



3、 前端所有防爆解码控制器采用AC220V供电,供电电源取自现场,采用镀锌钢管配合防爆挠性管保护。



4、 摄像机的DC12V供电和镜头的控制取自防爆解码控制器,引出线缆用防爆挠性管加以保护。



5、 防爆云台的控制电缆自防爆解码控制器引出,引出线缆用防爆挠性管加以保护 。





二、安装通用要求



1、线缆的敷设



根据规范要求和经验,在易燃易爆环境车间的配电线路设计一般都以桥架为主,钢管与电缆沟的敷设为辅,所有使用的电缆应使用阻燃电缆。线缆敷设的路由应尽量远离爆炸源和爆炸性物质输送的管道。对于爆炸性气体环境中应考察易燃易爆气体的比重,如果危险气体的比重比空气轻,线缆应尽量敷设在下面(沿墙或地埋);而对于危险气体比空气重的环境,线缆应尽量敷设在上面(沿墙或架空)。正常情况下,在±0.00m平面,先由室外桥架引入,进入室内后至摄像机附近沿墙或柱引下至电缆沟(敷设完毕后封死,以防进水和白蚁侵害),然后穿管沿地面敷设至摄像机旁,再用防爆挠性管接入到防爆摄像机。对于高出±0.00m的平面上,电气线路基本上都是由桥架架空引入,然后由桥架穿管架空敷设至防爆摄像机旁,再用防爆挠性管接入防爆摄像机。敷设电气线路的沟、桥架或钢管所穿过的不同区域之间墙或楼板处的空洞应采用非燃性材料(如100#水泥砂浆)严密堵塞。电缆线路不应有接头,穿线钢管应采用壁厚不小于2.5毫米的镀锌水煤气管。管道连接处需套丝连接,32mm以下管径 至少需要套接5扣,32mm以上管径至少需要套接6扣(丝扣有效长度不得小于8毫米),并用防松螺帽固定拧紧,在螺纹部分涂以不干性防锈油,严禁缠麻及涂 油漆。管道中间连接处还需要使用电气连接线,确保管道电气贯通。



2、专用防爆工具



通常由钢铁材料制成的钎、镐、锤、钳、扳手、吊具等工具与摄像机在激烈动作或失手跌落时发生的摩擦、撞击火花时隐蔽的点火源,因此在危险环境中安装摄像机需要使用不发生摩擦及撞击火花,甚至不产生炽热高温表面,由特殊材料制成的专用防爆工具。钢铁材料的硬度时随含碳量的增加而提高的,而钢铁材料中的碳时产生摩擦火花的根源。防爆工具采用铜合金,在强度和硬度都较低的纯铜中添加铍、 铝、钛、镍、镁等熔炼成铜基合金,强度和硬度得到提高,由于不含碳摩擦或撞击时不会产生火花;铜合金的强度、硬度及导热性都比钢铁材料好,局部摩擦点会发 生塑性变形而避免摩擦能量集中在个别接触点上,并且能将摩擦产生的热量迅速分散到基体而减少摩擦撞击点出现炽热高温的危险。当前工业上已由铰青铜、铝青铜、J892铜合金等多种铜基合金成功地应用在防爆工具中。 防爆工具一般分为防爆手工具、防爆气动和液动工具以及专用工具等,包括各种扳手、钳子、锤凿、刀具等。



3、摄像机的安装

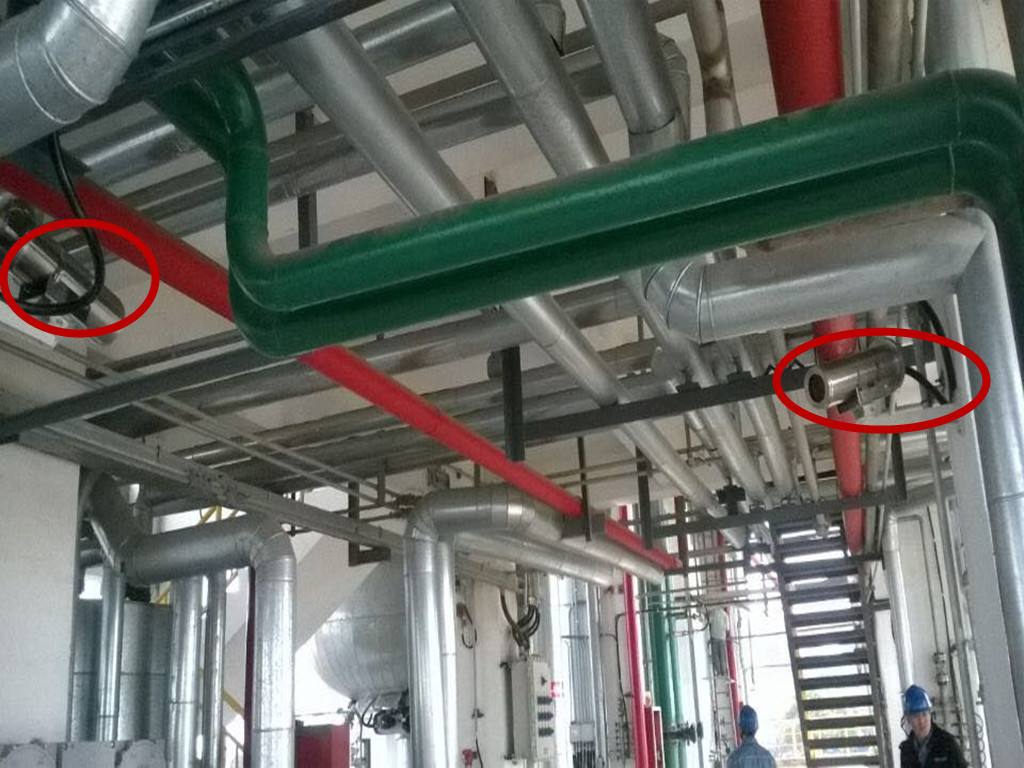

防爆摄像机的自身重量和载重一般都较大,在实际安装时首先要选择稳定、坚固的安装面和足以承载摄像机总成的支撑摄像机。摄像机的所有电气连接接头都应该处于防爆摄像机腔体或防爆型防爆接线箱腔体内部,摄像机之间的连接使用防爆挠性管,防爆密封引线管应使用防爆摄像机随机提供的产品或选择符合现场环境防爆等级的产品,根据危险区域的不同对于引线管穿入电缆后应加胶泥密封。如果摄像机具有转动或移动功能,引入摄像机的电缆和挠性管应该留有足够的余量,避免引摄像机转动拉断挠性管接口及电缆,使裸线暴露在危险环境之中。



4、接地



·系统的接地,宜采用一点接地方式。接地母线应采用铜质线。接地线不得形成封闭回路,不得与强电的电网零线短接或混接;



·系统采用专用接地装置时,其接地电阻不得大于4Ω;采用综合接地网时,其接地电阻不得大于1Ω;·架空电缆吊线的两端和架空电缆线路中的金属管道应接地;·在0区至1区、1区至2区过渡应用中,在进入另一危险区域之前必须做接地;地线不能小于6mm2;·摄像机与接入摄像机前的防爆接线盒间用防爆挠性管连接,分别重复接地并保证电气贯通。



5、防雷



在危险环境中的是摄像机主要是前端摄像机,而且有的是安装在室外。对于危险环境中摄像机防雷主要是指前端防爆摄像机的防雷。对于处于非危险区域的控制摄像机按照应用电视系统控制机房的防雷方法执行。在中华人民共和国国家标准《建筑物防雷设计规范》GB 50057-94中的第二章有关于“凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者;具有0 区或1区爆炸危险环境的建筑物;具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。”等情况的列为第一类防雷建筑。室外监控点安装应按照国家标准安装防直击雷摄像机(接闪器)。同时需要注意对感应雷的防护。建筑物内的摄像机、管道、构架、电缆金属外皮、钢屋架、钢窗等较大金属物和突出屋面的放散管、风管等金属物,均应接到防雷电感应的接地装置上。金属屋面周边每隔18-24m应采用引下线接地一次。·现场浇制的或由预制构件组成的钢筋混凝士屋面,其钢筋宜绑扎或焊接成闭合回路,并应每隔18-24m采用引下线接地一次。平行敷设的管道、构架和电缆金属外皮等长金属物,其净距小于 100mm时应采用金属线跨接,跨接点的间距不应大于30m;交叉净距小于100mm时,其交叉处亦应跨接。当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于0.03Ω时,接处应用金属线跨接。对有不少于5根螺栓连接的法兰盘,在非腐蚀环境下,可不跨接。防雷电感应的接地装置应和电气摄像机接地装置共用,其工频接地电阻不应大于10Ω。屋内接地干线与防雷电感应接地装置的连接,不应少于两处。前端摄像机同样需要在电源引入的总配电箱处安装设过电压保护器,同时视频信号是输出、控制通讯信号的接口都要安装适当的防雷器加以保护。
