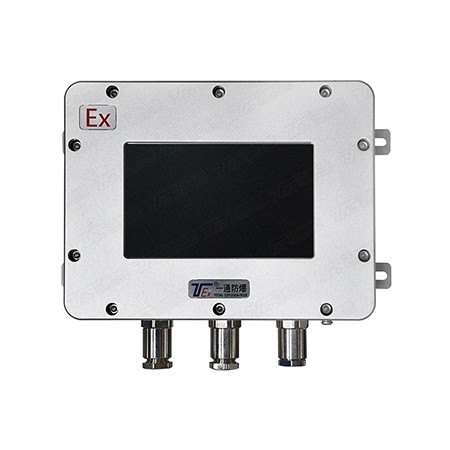

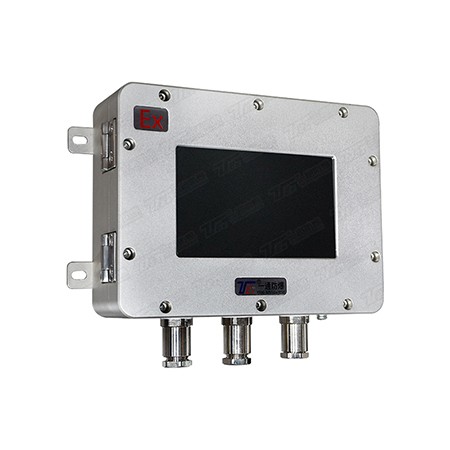

YTM-A BG 防爆触摸屏

◆产品概述:

YTM-A系列防爆触摸屏采用隔爆兼本安的防爆设计方式;

可适用于爆炸性气体存在的1区、2区防爆环境和粉尘防爆A21、A22区域;

亦可适用于-40℃~+60℃的低温型环境;

◆应用场景:

防爆电气控制柜,正压型防爆电气控制柜的嵌入式配套安装;PLC控制现场的人机交互需求。


设备咨询 索取报价
点击咨询索取报价
400—756—0186
产品详情

产品概述:

YTM-A系列防爆触摸屏采用隔爆兼本安的防爆设计方式;

可适用于爆炸性气体存在的1区、2区防爆环境和粉尘防爆A21、A22区域;

亦可适用于-40℃~+60℃的低温型环境;

防护级别:IP66

航空铝材质 表面阳ji氧化(可为耐腐蚀和洁净区提供不锈钢304/316材质);

外观品质与性能均可达到国外产品标准,可以用来做国外产品的替代品;

DC12-24V 电压输入;可选AC85-264V 超宽电压输入,

本安型防爆电阻屏;

配合防爆电气控制柜 PLC和 DCS系统,实现危险区域自动化控制领域人机交互的控制需求。

具有本安型防爆触摸屏功能,可实现触摸功能操作。独立防爆认证,可配套操作台,正压控制柜,防爆柜配套使用。

兼容市场上常规的多品牌PLC,支持RS485 、RS232、MODBUS、TCP/IP接口进行设备间的通讯连接。

可以远端电脑主机进行连接,实现带触摸功能的图像显示需求。

各种需要的端口通过格兰以及其他方式引出,满足现场接口与其他设备对接的需求。

可以扩展按钮、急停、指示灯、实现操作端远程控制的功能。

内置稳定性高的工业HMI主板,能够满足恶劣工作环境中所存在的各种严苛的要求,可选配-40℃~+60℃的宽温型配置,广泛应用于石油石化、精细化工制药、钻采等气体和粉尘爆炸性危险和高恶劣性环境场。

常规屏幕尺寸:

7寸 、10寸、12寸、15寸 17 寸、19 寸、21.5寸

安装方式:壁挂式

应用场景:

防爆电气控制柜,正压型防爆电气控制柜的嵌入式配套安装;PLC控制现场的人机交互需求。

技术参数:

防爆参数


7寸

10寸

12寸

15寸

防爆标志

Exd ibIIC T6 Gb/Ex tD A21 IP66 T80℃

防护级别

                                           IP66


电气参数

工作电压

DC24V±百分之20

DC24V±百分之20

DC24V±百分之20

DC24V±百分之20

工作电流

≤1A

≤2A

≤2A

≤2A

触摸控制

本安型电阻式触摸屏

本安型电阻式触摸屏

本安型电阻式触摸屏

本安型电阻式触摸屏

屏幕规格

7寸

10寸

12.1寸

15寸

屏幕比例

5:3工业屏

4:3工业正屏

4:3工业正屏

4:3工业正屏

屏幕背光类型

OLED背光

OLED背光

OLED背光

OLED背光

屏幕亮度

400cd/m²

400cd/m²

500cd/m²

400cd/m²

对比度

1000:1

1000:1

1000:1

1000:1

寿命

50000H

50000H

50000H

50000H

分辨率及色彩

800*480 16.7M 8bit

1024*768 16.7M  8bit

1024*768 16.7M  8bit

1024*768 16.7M  8bit

处理器

32 bit RISC  600MHz

32 bit RISC 600MHz

32 bit RISC 600MHz

32 bit RISC 600MHz

闪(Flash+RAM

128MB+128MB

128MB+128MB

128MB+256MB

128MB+256MB

SD扩展

支持SD/SDHC

支持SD/SDHC

网络接口

10/100M RJ45*1

10/100M RJ45*1

10/100M RJ45*1

10/100M RJ45*1

串口

COM1:RS232 COM2:RS485 2W 4W COM3:RS485 2W

COM1:RS232/RS485 COM2:RS485 2W 4W COM3:RS232 RS485 2W 4W

COM1:RS232/RS485 2W 4W COM3:RS485 2W

COM1:RS232/RS485 2W 4W COM3:RS485 2W

USB接口

USB2.0*1 host

USB2.0*1 host

USB2.0*2 host+Client

USB2.0*2 host+Client

机械参数

安装方式

KQ嵌入式 /BG壁挂

KQ嵌入式 /BG壁挂

嵌入式?/壁挂

嵌入式/壁挂

电缆引入装置

M20*1.5*2  可增加

M20*1.5*2  可增加

M20*1.5*2  可增加

M20*1.5*2  可增加

电气控制(可选)

增加防爆按钮 指示灯 急停开关

增加防爆按钮 指示灯 急停开关

增加防爆按钮 指示灯 急停开关

增加防爆按钮 指示灯 急停开关

环境指标

大气压力

80106KPa

80106KPa

80106KPa

80106KPa

环境温度

-20℃~+60℃

-20℃~+60℃

-20℃~+60℃

-20℃~+60℃

相对湿度

≤百分之95RH(+25℃)

百分之95RH(+25℃)

百分之95RH(+25℃)

百分之95RH(+25℃)

订货选型:

YTM-A1_70BG     DC12-24V     直流供电

YTM-A1_104BG    DC12-24V    直流供电

YTM-A1_121BG    DC12-24V    直流供电

YTM-A1_150BG    DC12-24V    直流供电

YTM-A2  BG      AC100-240V     交流供电

安装方式:BG常规壁挂式

常规壁挂式适合工业环境的墙体壁挂式,电气控制柜和设备壁挂式,通过下部防爆格兰引出,并可与防爆施工现场的防爆挠性连接管对接进行施工布线。(固定在非实体腔体上的设备框架等情况,可以背面下部格兰出线,实现壁挂后电缆接口隐蔽布线)

采用前螺栓设计,配合重载铰链,可满足工厂管道布线固定后的前面板开启接线和维护需求。
